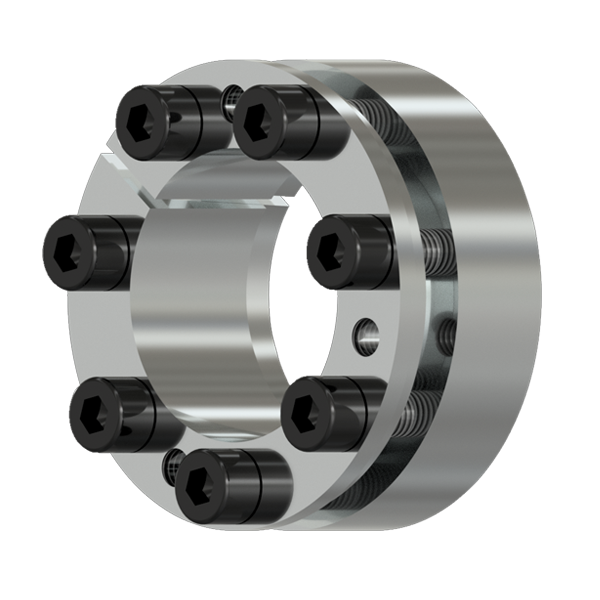

KONİK KİLİT SİSTEMLERİ
- Kendiliğinden merkezleme özelliği.
- Kısa eksenel genişlik.
- Orta-yüksek torklu uygulamalar için idealdir.
Tolerans: Mil için: h8 Göbek için: H8
Yüzey pürüzlülüğü: Mil ve göbek için Ra < 3,2 μm
Yüzey pürüzlülüğü: Mil ve göbek için Ra < 3,2 μm
d
İç çap
D
Dış çap
D1
Fatura çapı
L
Toplam uzunluk
L1
Civata hariç uzunluk
L2
Yüzey temas uzunluğu
Ma
Vida sıkma döndürme momenti
Mt
Aktarılan Max Döndürme Momenti (Fass=0 kN)
Fax
Maksimum aktarılabilen eksenel yük (Mt=0 Nm)
Ph
Göbek çapına temas basıncı
Ps
Mile temas basıncı
300
SİPARİŞ KOD
CTL300-14
CTL300-15
CTL300-16
CTL300-18
CTL300-19
CTL300-20
CTL300-22
CTL300-24
CTL300-25
CTL300-28
CTL300-30
CTL300-32
CTL300-35
CTL300-38
CTL300-40
CTL300-42
CTL300-45
CTL300-48
CTL300-50
CTL300-55
CTL300-60
CTL300-65
CTL300-70
CTL300-75
CTL300-80
CTL300-85
CTL300-90
CTL300-95
CTL300-100
CTL300-110
CTL300-120
CTL300-130
CTL300-140
CTL300-150
CTL300-160
CTL300-170
CTL300-180
CTL300-190
CTL300-200
CTL300-220
CTL300-240
CTL300-260
CTL300-280
CTL300-300
CTL300-320
CTL300-340
CTL300-360
CTL300-380
CTL300-400
----------ÖLÇÜLER----------
d
mm
14
15
16
18
19
20
22
24
25
28
30
32
35
38
40
42
45
48
50
55
60
65
70
75
80
85
90
95
100
110
120
130
140
150
160
170
180
190
200
220
240
260
280
300
320
340
360
380
400
D
mm
32
32
32
47
47
47
47
50
50
55
55
60
60
65
65
75
75
80
80
85
90
95
110
115
120
125
130
135
145
155
165
180
190
200
210
225
235
250
260
285
305
325
355
375
405
425
455
475
495
L2
mm
14
14
14
17
17
17
17
17
17
17
17
17
17
17
17
20
20
20
20
20
20
20
24
24
24
24
24
24
26
26
26
34
34
34
34
44
44
44
44
50
50
50
60
60
74
74
86
86
86
L1
mm
21
21
21
28
28
28
28
28
28
28
28
28
28
28
28
33
33
33
33
33
33
33
40
40
40
40
40
40
44
44
44
54
54
54
54
64
64
64
64
73
73
73
85
85
102
102
116
116
116
L
mm
25
25
25
34
34
34
34
34
34
34
34
34
34
34
34
41
41
41
41
41
41
41
50
50
50
50
50
50
56
56
56
66
68
68
68
78
78
78
78
89
89
89
103
103
122
122
138
138
138
BAĞLANTI ELEMANLARI
DIN 912
Ad.
4
4
4
6
6
6
6
6
6
6
6
8
8
8
8
8
8
8
8
8
8
10
8
8
8
10
10
10
8
8
10
12
10
10
12
12
12
16
16
12
15
18
16
18
18
21
18
21
21
12.9 TİP
M4
M4
M4
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
M6
M8
M8
M8
M8
M8
M8
M8
M10
M10
M10
M10
M10
M10
M12
M12
M12
M12
M14
M14
M14
M14
M14
M14
M14
M16
M16
M16
M18
M18
M20
M20
M22
M22
M22
Ma
NM
5
5
5
14
14
14
14
14
14
14
14
14
14
14
14
35
35
35
35
35
35
35
70
70
70
70
70
70
125
125
125
125
190
190
190
190
190
190
190
295
295
295
405
405
580
580
780
780
780
----- BAŞARIMLAR -----
Mt
Nm
100
110
120
330
350
450
490
540
560
630
670
960
1050
1140
1200
2410
2580
2760
2870
3160
3450
4650
6300
6750
7200
9600
10150
10700
13450
14750
20100
26200
30800
33100
42400
45050
47700
67000
70000
80970
110420
143550
166210
200340
279000
346000
388000
478000
503000
Fax
kN
15
15
15
38
38
45
45
45
45
45
45
60
60
60
60
115
115
115
115
129
129
143
181
181
181
226
226
226
269
269
335
403
440
442
530
530
530
705
700
736
920
1104
1187
1335
1750
2040
2160
2520
2520
Ps
N/mm
209
195
183
326
308
352
320
293
281
251
234
293
268
247
234
363
339
318
305
278
254
264
285
266
249
293
277
263
274
249
257
242
221
230
258
188
177
210
200
178
203
225
187
197
196
215
185
204
194
Ph
N/mm
91
91
91
125
125
150
150
141
141
128
128
156
156
144
144
204
204
191
191
180
170
181
181
173
166
200
192
185
189
177
187
175
163
172
197
142
136
160
154
137
160
180
148
157
155
172
146
163
157
AĞIRLIK
KG
0,09
0,09
0,08
0,3
0,3
0,3
0,3
0,3
0,3
0,4
0,3
0,4
0,4
0,4
0,4
0,8
0,6
0,8
0,8
0,8
0,8
1,8
1,8
1,8
1,8
2
2,1
2,1
2,6
3
3,2
4,8
5,2
5,4
5,7
8
8,3
9,6
10,5
13,3
14,2
15,3
22,7
24,3
34,1
36
49,4
51,9
55,3
-
